Mierniki cęgowe, nazywane także amperomierzami cęgowymi, stanowią kluczowe narzędzie w diagnostyce i eksploatacji instalacji elektrycznych w przemyśle. Pozwalają na szybki, bezkontaktowy pomiar prądu płynącego przewodami, co jest szczególnie istotne w szafach sterowniczych, rozdzielnicach oraz w liniach zasilających urządzenia przemysłowe.
„Miernik cęgowy to nie tylko narzędzie pomiarowe, ale element systemu bezpieczeństwa w szafach sterowniczych. Bez jego prawidłowego stosowania trudno mówić o profesjonalnej diagnostyce w automatyce przemysłowej.”
inż. Paweł, specjalista ds. automatyki i elektroenergetyki
W przeciwieństwie do tradycyjnych metod pomiaru, miernik cęgowy eliminuje konieczność przerywania obwodu, co znacząco zwiększa bezpieczeństwo operatora i minimalizuje ryzyko uszkodzeń instalacji.
Zasada działania miernika cęgowego
Miernik cęgowy wykorzystuje efekt elektromagnetyczny, najczęściej w formie cęgowego czujnika Hall’a lub transformatora Rogowskiego, do detekcji pola magnetycznego wytwarzanego przez przepływający prąd. Kluczowe cechy:
- Pomiar prądu AC i DC: Nowoczesne modele umożliwiają zarówno pomiar prądu przemiennego, jak i stałego.
- Bezpieczeństwo operatora: Pomiar bez konieczności rozłączania przewodów.
- Szybkość i wygoda: Cęgowy uchwyt pozwala na szybki odczyt w ciasnych przestrzeniach szaf sterowniczych.

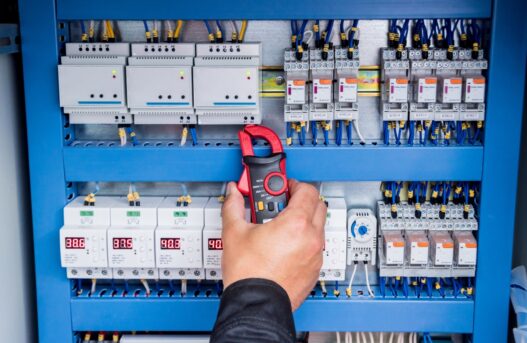

Dla przykładu, przy pomiarze prądu przemiennego przez przewód fazowy w szafie sterowniczej, cęgi obejmują przewód, a miernik wyświetla aktualny prąd na ekranie cyfrowym, umożliwiając szybkie zdiagnozowanie przeciążeń lub nieprawidłowego działania urządzeń.
Zastosowania w automatyce przemysłowej
Mierniki cęgowe znajdują szerokie zastosowanie w przemyśle:
- Diagnostyka szaf sterowniczych: Szybka kontrola obciążenia przekaźników, silników i zasilaczy.
- Monitoring obwodów prądowych: Pomiar chwilowych przeciążeń w liniach zasilających silniki i urządzenia.
- Pomiar prądów rozruchowych: Ocena stanu silników i kondycji układów rozruchowych.
- Kontrola instalacji fotowoltaicznych i przemysłowych: Pomiar prądów DC w stringach paneli i systemach magazynowania energii.
Wskazówki eksperckie
- Zawsze upewnij się, że miernik cęgowy posiada odpowiednią klasę bezpieczeństwa (CAT III/CAT IV) do pracy w szafach sterowniczych i przy napięciach sieciowych.
- Przy pomiarze prądów stałych wybieraj modele z technologią Hall’a, która pozwala na precyzyjny pomiar DC.
- Dokonuj regularnej kalibracji miernika, aby zachować dokładność pomiaru w aplikacjach przemysłowych.
Mierniki cęgowe stanowią nieocenione wsparcie w utrzymaniu i diagnostyce nowoczesnych instalacji elektrycznych oraz systemów automatyki przemysłowej. Ich bezkontaktowa metoda pomiaru, wysoka precyzja oraz bezpieczeństwo pracy sprawiają, że są podstawowym narzędziem w arsenale elektryka przemysłowego. Regularne stosowanie cęgowego pomiaru prądu zwiększa niezawodność urządzeń, pozwala na wczesne wykrywanie przeciążeń i minimalizuje ryzyko awarii.
