Czerwone złącza przemysłowe CEE to standard w zasilaniu odbiorników trójfazowych w przemyśle, warsztatach i na placach budowy. Choć na pierwszy rzut oka wydają się prostym elementem instalacji, ich prawidłowy dobór i eksploatacja mają kluczowe znaczenie dla bezpieczeństwa ludzi, maszyn oraz ciągłości procesów technologicznych. Artykuł wyjaśnia, jaką rolę pełnią złącza CEE 400 V w nowoczesnych instalacjach i na co zwrócić uwagę podczas ich użytkowania.
„Złącza CEE są jednym z najbardziej niedocenianych elementów instalacji przemysłowych. Ich stan techniczny bezpośrednio wpływa na bezpieczeństwo obsługi i niezawodność maszyn. W praktyce utrzymania ruchu to właśnie zużyte styki lub uszkodzony przewód ochronny są częstą przyczyną awarii i zagrożeń.”
Paweł inż. elektryk

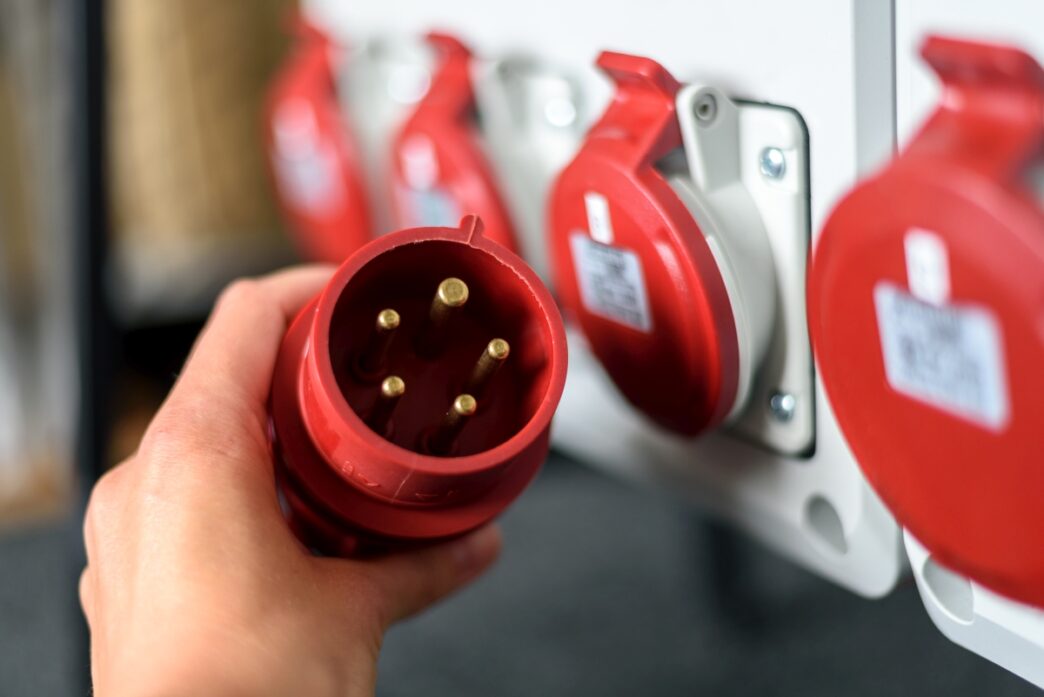

Na zamieszczonym zdjęciu widoczna jest wtyczka przemysłowa CEE w kolorze czerwonym, trzymana w dłoni operatora, na tle panelu rozdzielczego wyposażonego w gniazda tablicowe CEE. Jest to typowy przykład infrastruktury zasilania odbiorników trójfazowych stosowanej w przemyśle, warsztatach, na placach budowy oraz w instalacjach tymczasowych.
Charakterystyka techniczna złączy CEE
Czerwone złącza CEE (zgodnie z normą PN-EN 60309) przeznaczone są do pracy w instalacjach o napięciu 400 V AC i częstotliwości 50/60 Hz. Widoczna na zdjęciu wtyczka posiada pięć bolców:
- L1, L2, L3 – przewody fazowe,
- N – przewód neutralny,
- PE – przewód ochronny.
Układ ten umożliwia zasilanie zarówno odbiorników trójfazowych, jak i urządzeń wymagających jednocześnie napięcia międzyfazowego oraz jednofazowego.
Najczęściej spotykane prądy znamionowe dla tego typu złączy to:
- 16 A – dla mniejszych maszyn i narzędzi,
- 32 A – dla odbiorników o większej mocy,
- 63 A – w instalacjach o wysokim zapotrzebowaniu energetycznym.
Znaczenie kodowania mechanicznego i kolorystycznego
Czerwony kolor obudowy, widoczny wyraźnie na zdjęciu, pełni nie tylko funkcję informacyjną, ale także zabezpieczającą przed pomyłką. System CEE wykorzystuje:
- kodowanie kolorami (np. niebieski – 230 V, czerwony – 400 V),
- kluczowanie mechaniczne (położenie bolca ochronnego).
Dzięki temu niemożliwe jest przypadkowe połączenie wtyczki z gniazdem o innym napięciu znamionowym, co znacząco podnosi poziom bezpieczeństwa eksploatacji.
Zastosowanie w utrzymaniu ruchu
W środowisku przemysłowym, szczególnie w działach utrzymania ruchu, złącza CEE odgrywają kluczową rolę. Umożliwiają:
- szybkie podłączanie maszyn mobilnych,
- bezpieczne zasilanie agregatów, sprężarek, spawarek czy podnośników,
- łatwą rekonfigurację stanowisk produkcyjnych,
- ograniczenie przestojów podczas prac serwisowych.
Widoczny na zdjęciu panel z wieloma gniazdami CEE sugeruje zastosowanie w rozdzielnicy obiektowej lub stanowiskowej, gdzie kluczowa jest modularność i możliwość równoczesnego zasilania kilku odbiorników.
Odporność środowiskowa i bezpieczeństwo eksploatacji
Złącza CEE projektowane są do pracy w trudnych warunkach. Obudowy wykonane z tworzyw o wysokiej odporności mechanicznej zapewniają:
- stopień ochrony IP44 lub IP67 (ochrona przed wilgocią i pyłem),
- odporność na uderzenia i drgania,
- bezpieczną pracę w warunkach przemysłowych i zewnętrznych.
W praktyce eksploatacyjnej niezwykle istotne jest:
- regularne sprawdzanie stanu styków,
- kontrola docisku sprężyn stykowych,
- unikanie podłączania i odłączania pod obciążeniem,
- okresowe pomiary ochronne, w tym ciągłości przewodu PE.
Rola złączy CEE w bezpieczeństwie instalacji
Poprawnie dobrane i eksploatowane złącza przemysłowe znacząco redukują ryzyko:
- przegrzewania połączeń,
- porażeń prądem elektrycznym,
- uszkodzeń odbiorników,
- awarii instalacji zasilającej.
Z punktu widzenia elektroenergetyki i BHP są one nieodzownym elementem bezpiecznej infrastruktury zasilania w nowoczesnym przemyśle.
Podsumowanie
Zdjęcie przedstawia klasyczny, ale niezwykle istotny element instalacji przemysłowych – złącza CEE 400 V, które stanowią fundament bezpiecznego i elastycznego zasilania maszyn oraz urządzeń trójfazowych. Ich prawidłowy dobór, montaż i eksploatacja mają bezpośredni wpływ na ciągłość pracy, bezpieczeństwo personelu oraz niezawodność procesów technologicznych.
